Современные легирующие добавки и связующие фазы для улучшения эксплуатационных свойств твердых сплавов на основе WC. Обзор

Введение

На долю производства твердых сплавов (ТС) приходится порядка 65 % общемирового потребления вольфрама [1]. Современный мировой объем выпуска ТС оценивается примерно в 100 тыс. т/год, при этом более половины глобального производства сосредоточено в Китае [2]. Согласно прогнозным оценкам, к 2030 г. выпуск ТС может увеличиться до 116 тыс. т/год [3]. Китай, занимающий доминирующее положение, производит около 60 % ТС в мире, Евросоюз – 20 %, США – 10 %, Япония – 5 %, Индия – 1–2 %. В структуре потребления ТС основная доля массового производства приходится на металлорежущий инструмент (⁓31 %), инструмент для обработки древесины и полимерных материалов (⁓26 %), износостойкие детали (⁓17 %), горнодобывающие и камнеобрабатывающие применения (⁓26 %) [2].

Твердые сплавы – это тугоплавкие, твердые и износостойкие металлические материалы, в которых карбидные зерна тугоплавких металлов образуют скелет, а межскелетное пространство заполнено металлической связующей фазой (твердым раствором на основе металлов железной группы), скрепляющей карбидные зерна в единый каркас. Такие материалы достигают твердости 88–95 HRA и сохраняют свои полезные свойства до 900–1000 °С.

Классические системы легирования WC–Co, WC–TiC–Co и WC–TiC–TaC–Co применяются более 80 лет. За это время было спроектировано множество других систем легирования.

Цель настоящего обзора – обобщение и систематизация современных научных данных о влиянии различных легирующих добавок и типов связующих фаз на структуру, механические и эксплуатационные свойства ТС на основе WC, а также выявление перспективных направлений их модифицирования для увеличения прочности, износо- и коррозионной стойкости в условиях сложных режимов эксплуатации.

Легирование и модифицирование
твердых сплавов

Металлическая фаза (связующая фаза, связка) необходима для образования жидкой фазы в процессе спекания и фиксации карбидов. Растворимость карбидов в металле-связке представлена в таблице [4].

Основным металлом, используемым в качестве связующего, является Co, за ним следуют Ni и Fe [5]. Среди всех металлов наилучшей смачиваемостью WC характеризуются связки на основе Co и Ni.

Направления улучшения эксплуатационных свойств связки путем легирования – это дисперсионное твердение, упрочнение твердого раствора и улучшение стабильности более выгодных модификаций кристаллической решетки.

WC–Co. Наиболее распространенными остаются ТС этой системы, что обусловлено химической нейтральностью Co по отношению к углероду и карбидам легирующих элементов, а также практически нулевым краевым углом смачивания WC кобальтовым расплавом. Кобальтовая связка обладает ограниченной износостойкостью и жаропрочностью по сравнению с рядом легированных металлических связующих систем, что стимулирует исследования по частичной или полной замене Co. В нормальных условиях Co имеет гексагональную решетку, но после спекания сохраняется кубическая (высокотемпературная) решетка. Из‑за различия коэффициентов термического расширения WC и Co при охлаждении формируется система остаточных напряжений: карбидная фаза испытывает сжатие, а связка – растяжение, что благоприятно влияет на прочностные характеристики [5; 6].

WC–Co–Cr–Mo. Введение Mo или Mo₂C приводит к растворению Mo в Co‑связке и стабилизации кубической модификации Co, что коррелирует с улучшением коррозионной стойкости [7]. При увеличении содержания Cr (при фиксированном добавлении Mo в количестве 0,6 мас. %) наблюдается уменьшение среднего размера зерна WC. Хром также способствует образованию богатого хромом карбида типа Me₇C₃ в связке и сегрегации этого карбида вокруг η‑фазы, что подавляет рост η‑фазы и повышает уровень ее дисперсности [8].

WC–Ni. Эта система рассматривалась как более экономичная альтернатива WC–Co, однако ее промышленное применение ограничено вследствие меньшей способности никелевой связки препятствовать распространению трещины. Более высокая энергия дефекта упаковки Ni (125 мДж/м² против 20 мДж/м² у Co [5]) определяет меньшую склонность к накоплению дефектов упаковки, препятствующих движению дислокаций [9]. Никель является более подходящей основой для связки, способной растворить в себе большее количество легирующих элементов, чем Co.

WC–Ni–Cr, WC–Ni–Co–Cr. Добавки Cr формируют пассивирующее поведение связующей фазы и тем самым увеличивают коррозионную стойкость. Хром обычно добавляется в виде карбида Cr₃C₂, поскольку эта форма менее склонна к окислению. За исключением η-фаз, углеродный диапазон ограничен растворимостью Cr в связующей фазе. Как только этот предел превышен, выделяется карбид Me₇C₃, богатый Cr, что снижает как механические характеристики, так и коррозионную стойкость. Оптимальная температура спекания растет с увеличением содержания Cr в сплаве незначительно, хотя этот элемент способствует образованию жидких фаз при меньших температурах [10]. Это позволяет предположить, что кинетика повторного осаждения из раствора, ответственная за уплотнение в сплавах WC–NiCr, протекает медленнее, чем в материалах WC–Ni. Это явление также наблюдается в композициях WC–Ni–Co–Cr, для которых обычно требуются циклы спекания под давлением для полного устранения пористости. Эти марки, применяемые преиущественно при горячей прокатке, обеспечивают более высокую жаростойкость, чем стандартные материалы WC–Co. Дальнейшее улучшение достигается введением Mo, который увеличивает прочность связующего и репассивацию защитной пленки.

WC–Fe. Железосодержащая связка рассматривается как экономичная замена WC–Co и при контроле углеродного баланса способна обеспечивать сопоставимый уровень свойств [11]. Из-за того, что железосодержащая связка имеет тенденцию к образованию мартенсита во время охлаждения в цикле спекания, она не получила широкого распространения в промышленности. Однако комбинации Fe, Ni и Co в различных соотношениях дают приемлемые результаты. В присутствии карбидов-ингибиторов Fe лучше ингибирует рост зерна, чем Co, Ni [12]. Это объясняется более высоким сродством Fe к C, поскольку при обезуглероживании связка эффективнее сдерживает рост зерен.

WC–Fe–Cr. Несмотря на слабую изученность системы [13], присутствие Cr в железной связке увеличивает коррозионную стойкость ТС по сравнению с системами на основе Co и Ni. Однако по коррозионной стойкости система уступает Ni–Cr или похожей системе. Структурное состояние связки (ферритное либо мартенситное) определяется углеродным балансом и легированием. Преобладание мартенсита, как правило, сопровождается снижением вязкости разрушения.

WC–Fe–Ni. Система позиционируется как удешевленный вариант WC–Ni, причем добавляется углерод около 0,5 мас. %. Структура связки становится аустенитной и вязкой, что в парах трения может благоприятно сказываться на износостойкости.

WC–Fe–Co–Ni. В ряде исследований представлена в виде состава WC–5Co–4Ni–1Fe (мас. %), используемого в качестве базового при анализе влияния легирующих добавок на микроструктуру и свойства [14]. Замена монокомпонентной кобальтовой связки на твердый раствор Co–Ni–Fe рассматривается как способ твердорастворного упрочнения и улучшения комплекса прочностных характеристик [15].

WC–Fe–Mn. По сравнению с никелевой и железоникелевой связками данная система оценивается как еще более экономичный вариант. Возможно получение мартенситной и аустенитно-мартенситной структур (при добавлении углерода). В отличие от связки с никелем, получаемый мартенсит будет метастабильным, подобно стали Гатфильда. Установлено, что марганец оказывает очень слабое ингибирующее влияние на рост зерен WC [16].

WC–Co–Ni–Al. Упрочнение связки интерметаллидной фазой Ni₃Al повышает ее износостойкость и прочность фиксации зерен WC, уменьшая склонность к выкрашиванию при трении [17]. Также Ni₃Al увеличивает жаропрочность связки.

WC–Fe–Al. Материалы на основе связки Fe–Al представляют интерес для трибологических применений в агрессивных средах [18]. При сопоставимых твердости и размере зерна WC скорости абразивного износа WC–FeAl и WC–Co могут быть близки [19]. При высоких температурах связка Fe–Al показывает лучшую износостойкость, чем большинство других систем: Co, Ni–Al, Ni–Cr [20], и достаточно смачивает WC [21]. В целом, Fe–Al и Ni–Al превосходят Fe–Cr, Ni–Cr, Ni–Mo–Cr при температурах 900–1000 °C, в сернистых средах, агрессивных соляных и хлоридных расплавах.

WC–Fe–Al–B. Легирование бором увеличивает трещиностойкость, твердость и адгезионную прочность контакта WC со связкой по сравнению с WC–Fe–Al [22]. Бор повышает износостойкость [22], коррозионную стойкость [23] и ингибирующую способность по отношению к росту зерен WC [24].

Высокоэнтропийные связки в ТС на основе WC рассматриваются как многокомпонентные металлические твердые растворы (как правило, из 5 и более элементов [5]), в которых высокий вклад энтропии смешения способствует стабилизации простых кристаллических решеток (ГЦК/ОЦК/ГПУ) и формированию однофазного или квазиоднофазного состояния связующей фазы. Предполагается, что выраженное искажение решетки и химическая разупорядоченность в таких твердых растворах затрудняют диффузионный массоперенос, что потенциально способствует увеличению высокотемпературной твердости, износо- и коррозионной стойкости и одновременно может снижать скорость роста зерен WC при спекании [15]. В обзоре [15] подчеркивается, что замена кобальтовой связки на многоэлементные сплавы без выраженного доминирующего компонента является логичным развитием подходов к легированию связки и рассматривается как перспективное направление для получения ТС с улучшенным комплексом эксплуатационных характеристик.

Благородные металлы (Re, Ru, Rh, Pd, Os, Ir) характеризуются более высокой износостойкостью и коррозионной стойкостью по сравнению с Co и Ni. В рассматриваемых системах они преимущественно легируют связку и не формируют самостоятельной карбидной фазы, поэтому их массовое содержание относительно велико по сравнению с карбидами-ингибиторами. При их добавлении повышаются микротвердость, модуль упругости, пределы изгиба, сжатия и текучести ТС [25]. Высокая стоимость [26] и ограниченная мировая добыча сдерживают применение благородных металлов.

Co–Re. Введение Re в кобальтовую связку увеличивает модуль Юнга, высокотемпературную твердость и сопротивление ползучести при температурах до 800 °C, так как Re имеет температуру плавления (3186 °C) примерно в 2 раза выше, чем Co (1495 °C) [27]. Оптимальный состав связки составляет 52–54 мас. % Re в кобальте [28], что при типичном содержании связки 6–10 мас. % дает долю Re в ТС 3,1–5,4 мас. %. При легировании образуется твердый раствор Re–Co с пониженной энергией дефектов упаковки, что стабилизирует Co. Отмечается высокая ингибирующая способность, добавление других ингибиторов не применяется даже в случае изготовления субмикронных ТС [28]. Рений консолидируется вокруг зерен WC и препятствует их росту в процессе спекания. С учетом того, что Re является попутным компонентом (в основном при переработке молибденовых концентратов), а его мировая добыча оценивается примерно в 62 т/год (2024 г.) [26] при среднегодовой цене чистого металлического рения ⁓1,37 тыс. долл. США/кг, применение систем Co–Re в ТС целесообразно рассматривать для узкого круга задач: обработки суперсплавов и производства высокотемпературных компонентов машин синтеза высокого давления, где прирост эксплуатационной стойкости компенсирует ресурсно-стоимостные ограничения.

Co–Ru. Добавки Ru повышают коррозионную стойкость ТС в кислых средах. По данным электрохимических испытаний, в 1 моль/л H₂SO₄ скорость коррозии снижается с 14,6·10^–2 до 2,4·10^–2 мм/год при введении 2 мас. % Ru [29]. Рутений также оказывает ингибирующее влияние на рост зерен WC, однако по эффективности уступает VC примерно в 13 раз при той же массовой концентрации [30]. Рутений увеличивает твердость, но снижает вязкость разрушения на величину до 30 % (3 мас. % Ru), что связывают с ростом пористости [30].

Карбидная фаза является главным компонентом в ТС, задающим высокие эксплуатационные качества. Во время спекания зерна карбидов растут. Общепринято, что это происходит в основном за счет процесса растворения и повторного осаждения, известного как рост по механизму Оствальда. В силу своей большей растворимости мелкие зерна растворяются в жидкой связующей фазе, а более крупные зерна растут из-за возникающего градиента концентраций. Считается также, что рост зерен WC может происходить благодаря миграции границ зерен [31]. Для ТС с постоянной объемной долей связующей фазы мелкозернистый (0,3–1,3 мкм по ISO 4499-2:2020 [32]) сплав обладает большей твердостью, чем крупнозернистый (2,5–6,0 мкм).

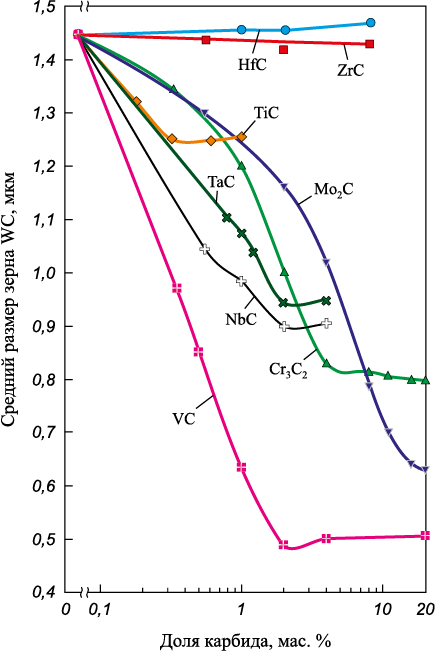

Влияние карбидов-ингибиторов (вторичных карбидов) на измельчение зерна показано на рисунке на примере твердого сплава WC–20Co [33]. Данный сплав является показательным, поскольку зерна карбидов в процессе спекания растут более активно при большей доле связующего.

В технологическом аспекте ингибиторы карбидного типа могут выступать поглотителями кислорода, снижая риск обезуглероживания WC при спекании [4].

WC. Карбид вольфрама остается основным матричным карбидом в ТС благодаря сочетанию высокой твердости, относительно высокой способности к пластическому деформированию [34], наибольшему модулю упругости (700 ГПа [35]), наилучшему смачиванию элементами группы железа (полному смачиванию Co и Ni). Более 80 % марок ТС содержат WC, и многие из них являются чистыми сплавами WC–Co. По сравнению с инструментальными сталями, характеризующимися более низкой красностойкостью, твердые сплавы WC–Co сохраняют работоспособность при более высоких температурах. Однако при температурах режущей кромки 500–600 °C [36] и в условиях интенсивного диффузионного взаимодействия целесообразно использование более тугоплавких и термостабильных кубических карбидов, например TiC, TaC, NbC. Карбид вольфрама WC является менее тугоплавким, чем кубические карбиды, поэтому введение этих кубических карбидов рассматривается как способ повысить красностойкость [37].

TiC. Карбид титана относится к высокотвердым и химически стойким карбидам, поэтому широко применяется в ТС. Он химически более стабильный и твердый карбид, чем WC, хотя более хрупкий [35]. Кубическая решетка TiC (и связанная с ней высокая термохимическая стабильность кубических карбидов) определяет меньшую склонность к химическому взаимодействию при резании металлов в условиях высоких температур. Следствием этого является уменьшенная склонность к адгезионному и диффузионному износу, что проявляется снижением коэффициента трения по сравнению с WC–Co. Однако добавка TiC увеличивает чувствительность ТС к термическому удару. Сам TiC хуже смачивается и имеет почти на треть [35] меньший модуль упругости, чем WC.

TaC. Карбид тантала обычно вводят в количестве 0,5–2,0 % для повышения уровня теплостойкости и снижения износа при резании нержавеющих и жаропрочных сплавов на основе Fe, Ni, Cu. Прирост износостойкости по сравнению с WC–Co-сплавом начинается с температур 400 °С и становится значимым при t = 600 °С [38]. Как и NbC, TaС увеличивает устойчивость к пластической деформации [5]. Для TaC (как и для NbC) эффект ингибирования роста зерна связывают со снижением межфазной энергии WC и замедлением процессов растворения‑осаждения на границе WC/Co вследствие адсорбции на поверхности зерен, но отмечается уменьшение чувствительности ТС к термическому удару. Зачастую TaC содержит до 30 % примесного NbC, что не ухудшает свойства [35].

NbC. Карбид ниобия во многом аналогичен TaC, но оказывается дешевле из-за использования Ta в микроэлектронике. Поэтому частичная замена TaC на NbC экономически оправдана, кроме того, обычно NbC содержит примесный TaC. Карбид ниобия имеет бóльшую микротвердость, чем TaC, хотя считается, что он делает ТС более хрупким [39]. Частичная замена TaC на NbC (до ~50 % доли TaC) не приводит к существенному ухудшению поперечной прочности при сохранении высокой твердости. Зависимости прочности и твердости от соотношения NbC/TaC приведены в работе [39].

VC. Карбид ванадия считается самым результативным ингибитором [30], превосходя Cr₃C₂ и TaC [40]. Механизм ингибирования связывают с селективной адсорбцией ванадия и формированием сегрегационных прослоек (V,W)C_x на межфазных границах, что способствует развитию заостренной (ступенчатой) треугольной морфологии зерен WC и повышению концентрации напряжений – это приводит к снижению прочности и ударной вязкости ТС [40]. Напротив, Cr₃C₂ и TaC позволяют получить более округлые зерна [40]. Снижение ударной вязкости почти линейно, примерно 20 % за 1 мас. % VC [30]. Карбид ванадия уменьшает порообразование во время спекания благодаря реакции VC с атомами кислорода, которыми может быть загрязнен WC. Вместе с тем добавка VC ухудшает коррозионные характеристики ТС в кислых средах: при 0,4 мас. % VC критическая плотность тока растворения возрастает примерно в 2,5 раза (с 12,9·10^–3 до 32,2·10^–3 А/м²) в 1 моль/л H₂SO₄ [29].

Cr₃C₂. Карбид хрома ингибирует рост зерен за счет сегрегации на границах WC/Co и WC/WC, а также из-за выделения Cr-содержащих карбидов из связующей фазы [40]. Он сдерживает порообразование при концентрации до 2 мас. % (механизм аналогичен VC), затем порообразование увеличивается из-за повышения уровня вязкости расплава связки. Совместно с VC карбид хрома упрочняет сплав – так, у сплава WC–15Co–0,6Cr₃C₂–0,45VC (мас. %) со средней величиной зерна WC 0,2 мкм предел прочности при изгибе достигал 4510 МПа [41]. Также Cr₃C₂ повышает коррозионную стойкость, поскольку образует защитную пленку. Он относится к технологически доступным и экономичным ингибиторам роста зерен WC и поэтому широко используется в промышленной практике получения мелко- и ультрамелкозернистых (0,2–0,5 мкм) ТС, в том числе в сочетании с другими ингибирующими карбидами [4; 40].

Mo₂C. Карбид молибдена способен ингибировать рост зерен в более широких пределах концентрации по сравнению с другими карбидными добавками (см. рисунок), а также модифицировать электрохимическое поведение связующей фазы. В кислом растворе 0,1 моль/л HCl добавки Mo и Mo₂C в сплавах WC–6Co приводят к существенному снижению плотности тока коррозии относительно исходного WC–6Co, причем эффект металлического Mo выражен сильнее, чем Mo₂C (снижение тока коррозии на 94,6 и 86,4 % соответственно) [7]. В щелочной среде 0,1 моль/л NaOH увеличение содержания Mo₂C также сопровождается усилением антикоррозионного эффекта [42]. Однако при увеличении концентрации Mo₂C повышается уровень вязкости связки, а при превышении предела растворимости Mo в связке на границе WC/Co появляются межфазные выделения Mo-содержащих вторичных фаз, что препятствует заполнению пор жидкой связкой в процессе спекания и снижает относительную плотность [42].

HfC. Карбид гафния практически не ингибирует рост зерен WC при жидкофазном спекании (см. рисунок). Отмечается повышенный уровень стойкости к сварке трением (прихватыванию), поэтому HfC рассматривается как потенциально более перспективная добавка для режущего инструмента, чем комбинация TiC–TaC [39].

ZrC. Карбид циркония, как и HfC, практически не обладает ингибирующей способностью (см. рисунок), вероятно, из-за их незначительной растворимости в связующем. ZrC может добавляться для улучшения жаропрочности. Так, у сплава WC–ZrC–8Co с соотношением WC/ZrC = 17,3 твердость при t = 500 °C была на 11 % выше, чем у коммерческого сплава WC–6Co с тем же размером зерна [43].

Al₂O₃. Оксид алюминия может применяться в нанодисперсном (удельная поверхность ⁓50 м²/г) состоянии. Механизм ингибирования в работе [44] не был выявлен. Предполагается, что ингибируется диффузия W и C через Co-связку. Добавка 1 мас. % Al₂O₃ снижает средний размер зерна в 1,5 раза, а при увеличении ее содержания до 5 мас. % уменьшает средний размер в 3 раза, но нарушает сплошность связки.

Y₂O₃. Оксид иттрия несколько ингибирует рост зерен WC и улучшает однородность размера. Он распределяется по границам зерен WC/WC и подавляет их сращивание в процессе спекания в твердой фазе [7]. Также Y₂O₃ снижает вероятность растворения и повторного выделения WC в связующей фазе на основе Co.

Ce. Церий вводят в твердый сплав WC–Co как модифицирующую добавку, в том числе методом химического соосаждения, позволяющим сформировать более равномерное покрытие частиц WC связующей фазой Co и тем самым повысить структурную однородность сплава после спекания [45]. По данным [45], добавка Ce снижает пористость, увеличивает прочность при изгибе и ударную вязкость, а влияние на размер зерна WC носит нелинейный характер. В области малых концентраций (до 0,3 мас. %) преобладает ингибирование роста зерен, тогда как при дальнейшем повышении содержания Ce возможно укрупнение зерен вследствие изменения условий жидкофазного спекания [45]. Авторы [45] связывают улучшение свойств ТС с очищением границ зерен за счет связывания примесных элементов и с присутствием соединений Ce вблизи границ, выполняющих роль фиксаторов межфазных границ.

Заключение

Выполненный обзор показывает, что на современном этапе разработки ТС основное внимание сосредоточено на модифицировании и замещении металлической связки, тогда как карбидную составляющую преимущественно корректируют малыми добавками вторичных карбидов (ингибиторов роста зерна). Снижение содержания Co при сохранении прочности и износостойкости наиболее реалистично при использовании Ni- и Fe‑содержащих связок, а также многокомпонентных твердых растворов, при обязательном контроле углеродного баланса и фазового состава (предотвращение η‑фаз и избыточных вторичных карбидов). Легирование Cr и Mo, как правило, способствует повышению коррозионной стойкости и стабилизации структуры связки, однако требует учета предельной растворимости и влияния на жидкофазное спекание. Среди ингибиторов роста зерен наиболее эффективен VC, тогда как Cr₃C₂ и карбиды Ta/Nb обеспечивают более благоприятный баланс между твердостью и вязкостью разрушения и повышают теплостойкость. Перспективными направлениями следует считать интерметаллидно‑упрочняемые (Ni₃Al, Fe–Al) и высокоэнтропийные связки, а также оксидные и редкоземельные нанодобавки, улучшающие структурную однородность ТС. Ключевым ограничением доступных данных остается дефицит сопоставимых испытаний в условиях реальной эксплуатации и недостаточная отчетность по чистоте исходных порошков, содержанию кислорода и углерода; устранение этих пробелов необходимо для корректного проектирования твердых сплавов нового поколения.
